Проверка импульсного трансформатора — всё ли так сложно?

Импульсные трансформаторы широко используются в современных электронных устройствах, обеспечивая преобразование напряжений и передачу энергии. Повреждения или износ компонентов могут вызвать сбои в работе схемы. Правильная проверка импульсного трансформатора помогает своевременно выявить неполадки и предотвратить серьезные проблемы.

Подготовка к проверке

Прежде чем приступать к диагностике, выполните ряд подготовительных процедур:

• Отключите устройство от питания и дождитесь полной разрядки конденсаторов.
• Удалите трансформатор из схемы, если это предусмотрено конструкцией устройства.
• Определите назначение каждой обмотки согласно схеме или маркировке на корпусе трансформатора.

Основные этапы проверки

Осмотр внешнего вида

Начните с визуального осмотра. Обратите внимание на следующее:

• Признаки механических повреждений, деформации или следов нагрева на корпусе.
• Цвет и целостность изоляции обмоток.
• Наличие признаков короткого замыкания или выгоревших элементов.

Проверка целостности обмоток

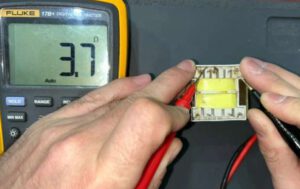

Для оценки сопротивления обмоток воспользуйтесь мультиметром в режиме омметра:

1. Установите предел измерения, соответствующий ожидаемому сопротивлению обмоток.
2. Замеряйте сопротивление первичной и вторичной обмоток.
3. Нормальные показания зависят от конкретной модели трансформатора, но общие рекомендации таковы: первичная обмотка обычно имеет большее сопротивление, чем вторичная.

Оценка межобмоточной изоляции

Чтобы проверить качество изоляции между обмотками, используйте мегомметр или специальный тестер изоляции:

1. Подключите один вывод тестера к одному выводу первичной обмотки, а другой — ко второму выводу той же обмотки.
2. Повторите процедуру для вторичных обмоток.
3. Минимальное рекомендуемое значение сопротивления изоляции — 1 МОм.

Проверка индуктивности

Измерение индуктивности обмоток поможет подтвердить работоспособность трансформатора:

1. Используйте LCR-метр или аналогичный прибор для измерения индуктивности каждой обмотки.
2. Сравнивайте полученные значения с паспортными характеристиками или известными значениями аналогичных трансформаторов.

Типичные неисправности и их диагностика

Основными проблемами, возникающими при эксплуатации импульсных трансформаторов, являются:

• Перегорание отдельных витков обмоток.
• Повреждение изоляции, приводящее к короткому замыканию.
• Потеря индуктивности вследствие старения или воздействия высоких температур.

Своевременная проверка импульсного трансформатора предотвращает отказы электроники и продлевает срок службы устройства. Регулярное проведение диагностики и своевременная замена дефектных компонентов позволят поддерживать стабильную работу ваших устройств.
